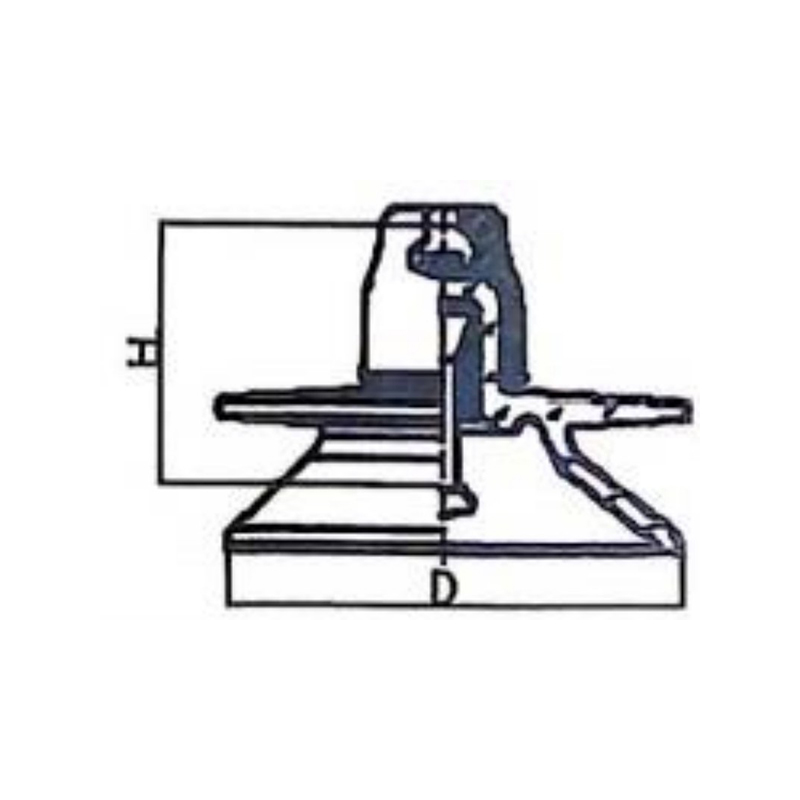

Isoladores de vidro tipo guarda-chuva duplo

O isolador de vidro tipo guarda-chuva duplo é a subcategoria principal de isoladores de vidro antipoluição. Com seu design diferenciado com saias duplas de guarda-chuva, leva em consideração o flashover antipoluição, a capacidade de autolimpeza e a estabilidade mecânica, sendo adequado para cenários de transmissão complexos, como poluição média e severa, condições de umidade e neblina. É comumente usado em áreas de poluição industrial e áreas costeiras de névoa salina.

1) Estrutura central e recursos de design

• A configuração de saia de guarda-chuva duplo adota um design combinado de guarda-chuva grande e guarda-chuva pequeno. O guarda-chuva grande superior tem um diâmetro maior e um ângulo externo maior da saia do guarda-chuva, o que pode proteger efetivamente o guarda-chuva pequeno inferior e reduzir a adesão de poeira, névoa salina, excrementos de pássaros, etc.; o pequeno guarda-chuva inferior é organizado de forma compacta, estendendo significativamente a distância de fuga e melhorando o desempenho do isolamento. As bordas das saias do guarda-chuva são todas arredondadas para tratamento dos cantos, reduzindo a perda de corona e potencializando o efeito de autolimpeza durante a lavagem com chuva.
• A composição básica permanece a mesma. O corpo principal é feito de peças de vidro temperado, tampas de aço galvanizado por imersão a quente, pés de aço e adesivo de cimento de alta qualidade. Ele herda as principais vantagens dos isoladores de vidro, como auto-quebra de valor zero, resistência ao arco e alta resistência mecânica. Isoladores defeituosos podem estourar e cair automaticamente sem a necessidade de inspeção de escalada em poste.

2) Principais vantagens

• Excelente capacidade de flashover antipoluição. A distância de fuga pode atingir 25-35 mm/kV, muito maior que a dos isoladores padrão. Ele pode bloquear efetivamente os canais condutores formados pela poluição, reduzindo significativamente a taxa de disparo de descargas atmosféricas de poluição em ambientes úmidos, adequado para cenários de alta poluição, como produtos químicos, metalurgia e áreas costeiras.
• Equilibra autolimpeza e economia de operação. O design da grande proteção do guarda-chuva e da borda do guarda-chuva em forma de arco torna menos provável o acúmulo de sujeira e pode cair rapidamente após a lavagem com chuva, reduzindo a frequência da limpeza manual; o recurso de auto-quebra de valor zero reduz ainda mais os custos de inspeção e aumenta a eficiência da operação em mais de 50% em comparação com os isoladores de porcelana tradicionais.
• Forte estabilidade mecânica. A estrutura simétrica da saia de guarda-chuva duplo dispersa a pressão do vento e a carga de gelo, e suas capacidades de vibração anti-vento e ponte anti-gelo são superiores ao tipo de guarda-chuva único, adequado para linhas de grande extensão de vários níveis de tensão de 110kV a 1000kV.

3) Cenários aplicáveis

• Linhas de transmissão em áreas de poluição industrial média e severa, como parques químicos, minas de carvão e plantas metalúrgicas;
• Projetos de transmissão em áreas costeiras com alta névoa salina e alta umidade, incluindo projetos próximos ao mar e insulares;
• Linhas de transmissão em áreas úmidas e nebulosas com gelo repetido e áreas montanhosas e de grande altitude;
• Áreas com poluição combinada, como áreas urbanas densas e áreas periféricas urbano-rurais.

4) Pontos-chave de seleção e operação

• Em áreas de poluição moderada, um modelo com distância de fuga de 25-28 mm/kV pode ser selecionado. Para áreas de poluição severa / névoa salina costeira, são recomendados modelos com distância de fuga de 30 mm/kV ou superior;
• Para linhas de formação de gelo repetidas e de longo alcance, são preferidos modelos de alta resistência com carga de ruptura mecânica nominal de ≥160kN.
• Nas áreas de poluição leve e moderada, as inspeções são realizadas uma vez a cada 6-12 meses, e nas áreas de poluição severa, as inspeções são realizadas a cada 3-6 meses;
• Preste atenção especial às condições de ferrugem da tampa e do pé de aço e, em áreas costeiras, podem ser adicionados revestimentos anticorrosivos ou podem ser selecionados acessórios de aço inoxidável;
• Nenhuma limpeza adicional é necessária. Somente peças isolantes auto-explosivas precisam ser substituídas a tempo.
